一、產品概述：

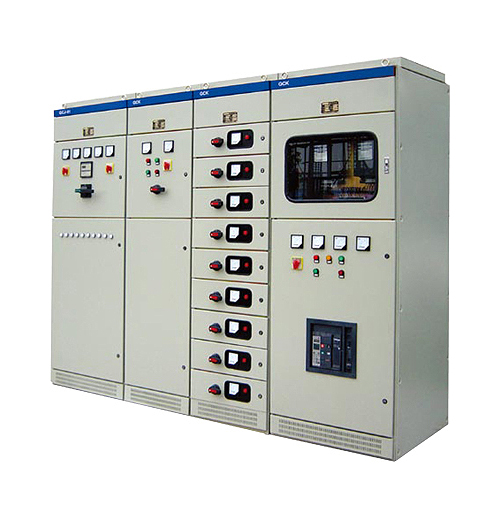

　　GCK系列低壓抽出式開關柜是根據廣大用戶的需求而設計的，具有結構先進、外形美觀、電氣性能高、防護等級高、安全可靠、維護方便等特點，是冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置，被國家列為兩網改造推薦產品和第九批節能產品。

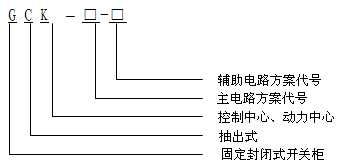

　　產品型號及含義

　　二、適用范圍：

　　GCK適用于交流50Hz，額定工作電壓380V~660V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心（PC）和電動機控制中心（MCC）之功能，滿足工礦企業、高層賓館、機場、醫院等供配電及動力控制之用。

　　三、結構特點：

　　本系列開關柜采用封閉式結構，骨架用鍍鋅薄壁異型號鋼管和特制的聯結件用緊固件組合而成，具有重量輕、強度高的特點。柜門、側板、頂蓋、后門、護板等外觀可見部件均采用復層表面處理，及電鍍后用環氧粉末靜電噴涂，涂層均勻美觀耐腐蝕。

　　四、使用條件：

　　海拔高度不超過2000M。

　　周圍空氣溫度不高于+40攝氏度，并且24小時內其平均溫度不高于+35攝氏度，周圍空氣溫度不低于-5攝氏度。

　　大氣條件：空氣清潔，相對濕度在溫度為+40攝氏度時不超過50%，在溫度較低時允許有較高的相對溫度，例如+20攝氏度時為90%。

　　沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震蕩的場所。

　　與垂直面傾斜不超過5。

　　控制中心適應于以下溫度的運輸和儲存過程，-25攝氏度至+55攝氏度，在短時間內（不超過24小時）不超過+70攝氏度。

　　如上述使用條件不能滿足時，應由客戶在訂貨時向我廠提出，協商解決。

　　五、主要技術參數：

　　額定絕緣電壓：660V

　　額定工作電壓：380V 660V

　　輔助電路額定電壓：AC、200V 380V DC、110V 220V

　　使用頻率：50~(60)Hz

　　額定電流：水平母線<3150A，垂直母線630A 800A

　　額定短時耐受電流：105KA/1s 中性母線30KA/1s

　　額定峰值電路：105KA/0.1s，50KA/0.1s

　　功能單元（抽屜）分斷能力：50KA（有效值）

　　外殼防護等級：IP30、IP40

　　母線設置：三相四線制、三相五線制

　　符合標準：IEC-439 BS5486 VDE0660 GB7251 NEMAIC2-322 JJB/T9661

　　操作方式：就地、遠方、自動
